特性:

▪ 最新的技术

－ 先进的电流控制技术，电流大小由高速DSP芯片通过软件控制，精度可达0.01A

－ 输入信号平滑处理，自动微步计算，即使在低细分下也能保证运行平滑

－ 抗共振算法，抑制系统中频共振

－ 低速波形平滑算法，抑制低速力矩波动

▪ 多种控制模式

－ 脉冲/方向

－ 双脉冲

－ 正交相位脉冲（编码器跟随）

－ 速度模式，速度软件设定或模拟量调节

－ 命令控制模式。通过RS-232串口通信接收运动控制命令，实现实时控制

▪ 供电电压24-48VDC（MSST5）/24-80VDC（MSST10）

▪ 输出相电流（峰值）0.1-5A（MSST5）/0.1-10A（MSST10），软件设定

▪ 微步方式200-51200步/转，2的倍数，软件设定

▪ 配合MisNet Hub实现多轴控制

▪ RS-232串口通信

▪ 自动减流至0~90%之间的任意百分比，软件设定

▪ 自检和自动设置，检验系统状态

▪ 强大的保护功能：过压、欠压、过热和过流保护

▪ 1个模拟输入，3个光隔数字输入，1个光隔数字输出

▪ 外形尺寸小

▪ 适配电机：4线、6线或8线的17、23、24或34步进电机

▪ CE和RoHS

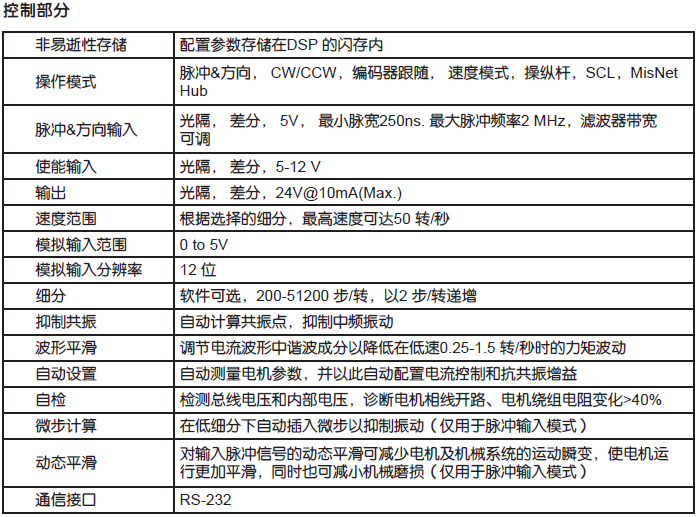

技术规格：

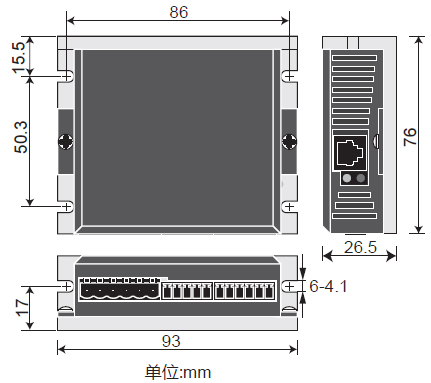

机械尺寸：

驱动器的安装：

驱动器可以使用6 号螺丝安装在装置的宽边或者窄边上。如果有可能的话，驱动器最好安全地固定在一个光滑、平整的金属面上，这样有助于驱动器的散热。如果不能，需要通过风扇散热，以避免驱动器过热。

▪ 不要将驱动器安装在不通风或者环境温度高于50℃（120°F）的地方

▪ 不要把驱动器安装在潮湿的地方

▪ 不要将金属或者其他导体颗粒接触驱动器
