一、概述
本系列控制驱动器为闭环速度型控制器,采用IGBT和MOS功率器,利用直流无刷电机的霍尔信号进行倍频后进行闭环速度控制,控制环节设有PID速度调节器,系统控制稳定可靠,尤其是在低速下总能达到最大转矩,速度控制范围150~20000rpm。
二、特点
1、PID速度、电流双环调节器
2、有霍尔与无霍尔兼容,自动识别,无感模式只适用特殊场合(启动负载比较恒定)
3、高性能低价格
4、20KHZ 斩波频率
5、电气刹车功能,使电机反应迅速
6、过载倍数大于2,在低速下转矩总能达到最大
7、具有过压、欠压、过流、过温、霍尔信号非法等故障报警功能
三、电气指标
建议标准输入电压:24VDC~48VDC, 欠压保护点8VDC,过压保护点60VDC。
加速时间常数 出厂值:0.5秒 其他可定制
安全注意事项
本产品属于专业电器设备,应由专业技术人员进行安装、调试、操作和维护。不正确的使用将导致触电、火灾、爆炸等危险。
本产品为直流电源供电,请确认电源正负极正确后上电
请勿带电插拔连接线缆,且通电中不允许有线缆短接,否则将导致产品损坏
电机运行中如需改变方向,必须先减速致电机停止后,再换向
驱动器非密封,请勿在内部混入镙丝、金属屑等导电性异物或可燃性异物,储存和使用时请注意防潮防尘
驱动器为功率设备,尽量保持工作环境的散热通风
保修限制
鼎拓产品的保修范围限于产品的器件和工艺(即一致性)。
鼎拓公司不保证其产品能适合客户的具体用途,因为是否适合还与该用途的技术指标要求和使用条件及环境有关。
四、端子接口说明
1、电源输入端
2、电机输入端
3、控制信号部分
1 GND:信号地
2 F/R:正、反转控制,接GND反转,不接正转
3 EN:使能控制;EN接地,电机转(联机状态),EN不接,电机不转(脱机状态)
4 BK:刹车控制;当不接地正常工作,当接地时,电机电气刹车。
5 SV: 模拟量0-5vdc输入端
6 ALM:报警输出;当电路处于报警状态时,输出低电平
7 +5V:调速电压输出,可用电位器在SV和GND形成连续可调
内置电位器R-SV1:调节电机速度增益,可以从0~100%范围内调速。
内置电位器R-SV2:调节电机速度增益,可以从0~100%范围内调速。
内置电位器R-SV3:调节电机速度增益,可以从0~100%范围内调速。
内置电位器R-CS: 最大保护电流设定,内设电位器可设定0%~100%连续电流保护
4、机械安装:
五、功能与使用
调速方式
本驱动器提供以下三种调速方式用户可任选一种:
内部电位器调速: 逆时针旋转驱动器面板上的电位器电机转速减小,顺时针则转速增大。用户使用外部输入调速时必须将电位器设于最小状态。
外部输入调速将外接电位器的两个固定端分别接于驱动器的GND和+5v一端,将调节端接于SV端即可使用外接电位器(10K~50K)调速,也可以通过其它的控制单元(如PLC、单片机等)输入模拟电压到SV端实现调速(相对于GND),SV端口的接受范围为DC OV~+5V,对应电机转速为0~额定转速。
也可使用外部数字信号调速:在SV 与GND 之间可以施加幅值为5V,频率为 1KHz~2KHz 的脉宽数字信号(PWM)进行调速,电机转速受其占空比线性调节。这时可以通过调整 R-SI 电位器对SV数字信号幅值进行0~1.0 比率 衰减处理,一般将 R-SI 调到1.0,对SV 输入数字信号不做衰减处理。
还可以通过通讯方式以指令改变电机转速。
电机运行/停止控制(EN)
通过控制端子EN相对于GND的通、断可以控制电机的运行和停止。当端子接通时电机运行反之电机停止。使用运行/停止端控制电机停止时,电机为自然停车,其运动规律与负载惯性有关。
电机正/反转控制(F/R)
通过控制端子F/R与端子GND的通、断可以控制电机的运转方向。当F/R与端子GND不接通时,电机顺时针运行(面对电机轴),反之则电机逆时针方向运转;为避免驱动器的损坏在改变电机转向时,应先使电机停止运动后,再操作改变转向,避免在电机运行中进行运转方向操作。
制动停机(BREAK)
通过控制端子BK扮与端子GND的通、断可以控制电机的制动停机。当控制端子BK与端子GND断开时,电机运行,接通时电机快速制动停止,制动停机比自然停机快,具体停机时间与用户系统的负载惯量有关。因制动停机对电气和机械均有冲击,如无特殊停机要求应采用自然停机。
报警输出
驱动器报警输出,报警时该端口为低电平输出。要得到信号应与电源之间接 3KΩ~10KΩ上拉电阻。报警时该端与GND 导通(低电平),同时驱动器自行停止工作处于报警状态。
驱动器故障
驱动器内部出现过压或过流等故障时,驱动器进入保护状态,驱动器会自动停止工作,电机停止,驱动器上的红灯为闪烁,闪烁次数对应不同的故障现象,只要将使能端重新复位(即EN与GND断开)或是断电,驱动器才能解除报警。发生此故障请检查电机接线或排除负载。
红灯闪烁一次:电流过大报警
红灯闪烁二次:电机霍尔故障
红灯闪烁三次:电源欠压报警
红灯闪烁四次:电源过压报警
红灯闪烁五次:电机峰值电流报警
红灯闪烁六次:电机堵转报警

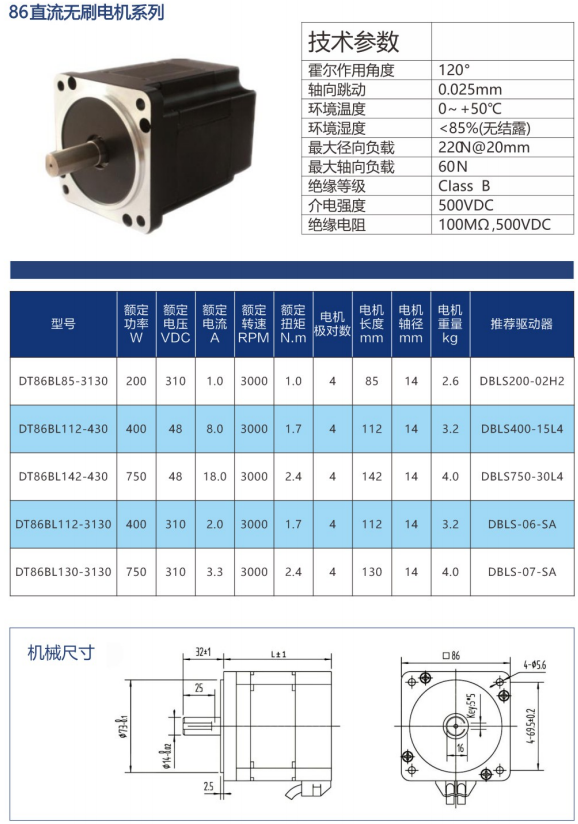

驱动器与无刷电机接线图
