矢量控制算法SVPWM与SYPWM

来源: 浏览次数:945 发布时间:2021-06-18

一、SVPWM算法


1、根据T1和T2判断合成矢量Uref所处扇区。


2、计算相邻非零矢量作用时间。


3、计算扇区内非零矢量和零矢量作用时间。

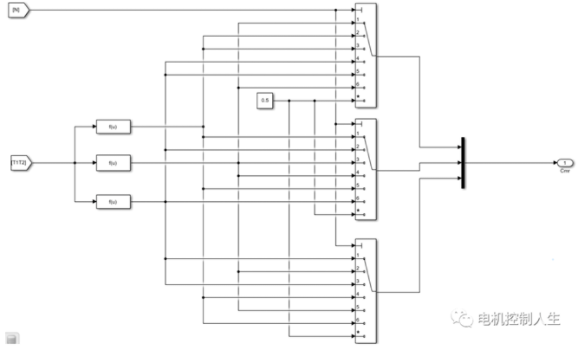

4、将三相占空比写入比较寄存器。


二、SYPWM算法

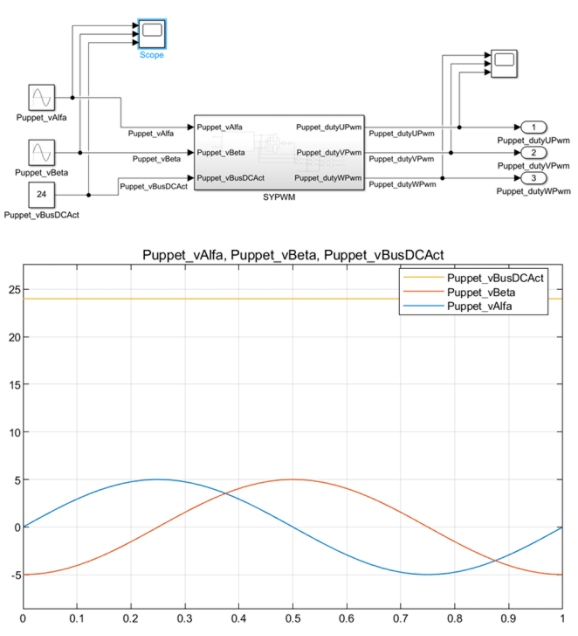

三相电压包含相电压基波与谐波,谐波即包含电压零序分量的三次谐波。下图为实现的整体模块和输入波形






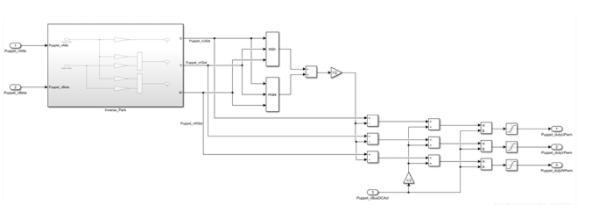

SYPWM实现步骤:

1、输入Alfa电压、Bete电压、母线电压,经过逆Park变换后得到U、V、W相目标电压;

2、取三项电压的最大和最小值求和除以2;

3、每项电压减去2中的结果,加上母线电压的一半,除以母线电压;

4、得到三项PWM输出占空比(输出结果0-1)。




三、仿真对比

将SVPWM和SYPWM进行仿真,搭建仿真模型进行对比,SVPWM和SYPWM输出的三相占空比完全重合。




四、结论

SVPWM和SYPWM都可以实现同样的功能。SVPWM需要计算扇区、矢量作用时间、占空比计算,运算复杂,不利于理解。SYPWM只需要将三相电压进行拼接和平移,计算量小了很多,不用计算扇区,非常适合高实时性能需求的嵌入式系统。
